產品詳情
參數
產品概述

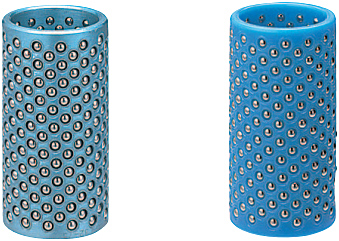

品名：鋼球襯套-高剛性
本體材質：分為POM（聚縮酚樹脂）和A5056（鋁合金）兩種材質
鋼珠材質：SUJ2
球度：0.25μ
鋼珠硬度：62~67HRC
用途：可配合卸料板導柱，模架用導柱，獨立導柱使用
本體材質：分為POM（聚縮酚樹脂）和A5056（鋁合金）兩種材質
鋼珠材質：SUJ2
球度：0.25μ
鋼珠硬度：62~67HRC
用途：可配合卸料板導柱，模架用導柱，獨立導柱使用
產品特點
1.鋼球襯套 -高剛性型的鋼球數約為普通型鋼球襯套的1.6倍
2.鋼球數量增加，使得產品使用時與導柱導套的接觸面更大，剛性大幅提高
3.產品有樹脂材和鋁合金兩種材質，客戶可根據實際使用條件靈活選擇
2.鋼球數量增加，使得產品使用時與導柱導套的接觸面更大，剛性大幅提高
3.產品有樹脂材和鋁合金兩種材質，客戶可根據實際使用條件靈活選擇

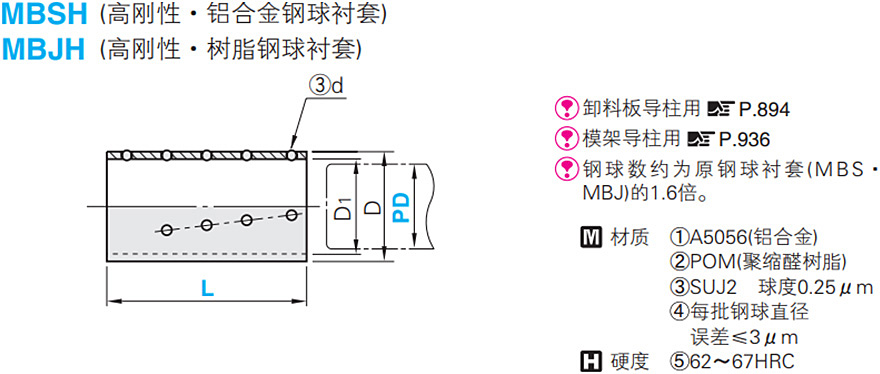

尺寸圖
產品尺寸圖
規格概述
目前的標準品規格一覽表如下：
|
PD 適用導柱直徑 |
外徑 φD |
內徑 φD1 |
鋼球直徑 φd |
鋼球數 | Catalog No. | L | ||||
|
MBSH MBJH |
MBS MBJ |
比率 | Type | PD | ||||||
| 20 |
+0.020 +0.015 |
25.5 | 20.5 | 3 | 165 | 96 | 1.72 |
MBSH （鋁合金） MBJH （樹脂） MBH （鋁合金） MBH （樹脂） |
20 | 50 |
| 22 | 27.5 | 22.5 | 180 | 112 | 1.61 | 22 | 50 | |||
| 228 | 140 | 1.63 | 60 | |||||||
| 25 | 30.5 | 25.5 | 266 | 160 | 1.66 | 25 | 60 | |||
| 350 | 208 | 1.68 | 75 | |||||||
| 28 |
+0.025 +0.020 |
35.5 | 28.5 | 4 | 204 | 112 | 1.82 | 28 | 60 | |
| 252 | 154 | 1.64 | 75 | |||||||
| 32 | 39.5 | 32.5 | 294 | 176 | 1.67 | 32 | 75 | |||
| 350 | 208 | 1.68 | 90 | |||||||
| 38 |
+0.030 +0.025 |
47.5 | 38.5 | 5 | 238 | 144 | 1.65 | 38 | 75 | |
| 280 | 176 | 1.67 | 90 | |||||||
| 45 | 54.5 | 45.5 | 320 | 198 | 1.7 | 45 | 90 | |||
| 400 | 234 | 1.71 | 110 | |||||||
| 50 |
+0.035 +0.030 |
59.5 | 50.5 | 360 | 220 | 1.72 | 50 | 90 | ||
| 450 | 260 | 1.73 | 110 | |||||||
| 60 | 69.5 | 60.5 | 400 | 242 | 1.74 | 60 | 90 | |||
| 500 | 286 | 1.75 | 110 | |||||||
